產品概述

Abifsey有源濾波器采用當前先進的模擬邏輯方式消除電網諧波，實時檢測電網中由非線性負載產生的電流波形，動態生成反向諧波電流，用以補償負載諧波電流。具有響應速度快、濾波范圍廣、濾波效率高、不受系統參數影響以及體積小等優點，達到改善用電質量，降低電網損耗、提高供電利用效率和帶載能力的目的，是理想的有源濾波產品。主電路為IGBT功率變換器，采用基于瞬時無功功率理論的檢測技術，自動跟蹤電網諧波的變化，具有高度可控性與快速響應性。克服了傳統無源濾波器的濾波效果差、容易發生諧振、只能濾除固定次諧波等缺點，對各種快速瞬變的沖擊性負荷均能起到良好的濾波和補償效果。

技術優勢

1、模塊化、積木擴展式并聯結構，方便擴容

Abifsey有源濾波器為積木擴展式并聯結構；主電路中的每個電氣元件都小型化和標準化，整個拓撲封裝在一個的模塊內。APF模塊與APF柜體采用動靜插件連接，用戶擴容時把APF模塊推進APF柜體內，插上光纖即可。

2、維護便捷，支持在線維護

Abifsey有源濾波器采用模塊化設計，任何一個電氣元件損壞只會影響當前模塊運行，APF柜體內其他模塊正常運行，不會導致整個APF癱瘓。維護時只需把故障APF模塊從柜體中抽出，更換上新的APF模塊即可。

3、可靠性高，溫度均勻

Abifsey有源濾波器把發熱元件如：逆變單元中的IGBT、LCL濾波器中的濾波電感和阻尼電阻都微型化，功率減小。而且發熱元件平均分配到每個濾波模塊中，熱量均勻。電氣元件不易發生因為溫度過高而失效。

4、純FPGA搭建控制系統

Abifsey有源濾波器控制系統采用美國Xilinx公司的軍工級FPGA芯片，芯片內部集成84個硬件DSP單元，運算能力遠遠大于單個DSP，燒錄程序后整個FPGA芯片相當于一個硬件電路，無需調用程序，不會出現程序跑飛的情況。此外FPGA抗干擾能力遠遠高于傳統的DSP。

5、控制器與APF模塊之間采用光纖傳輸數據

Abifsey有源濾波器控制器與功率單元之間采用光纖連接，整個數據傳輸都為光信號，不會受到電磁干擾。在信號衰減方面，光纖傳輸衰減遠遠小于傳統排線傳輸。

6、噪音低，滿載運行時噪音低于65db

Abifsey有源濾波器采用軟磁材料，鐵硅電感流過電流時幾乎沒有聲音，APF在滿載時，噪音低于65db。

7、獨有的并機方式與優越的均流效果

Abifsey有源濾波器并機，只有一個FPGA控制器，不存在每個APF模塊內部的電壓采樣電阻、微電流互感器、電流采樣電阻的精度偏差，APF模塊之間能很好的均流，不存在環流。

8、在任何負載情況下，補償后的系統電流THDi＜3%

Abifsey有源濾波器的濾波能力，在任何負載情況下，補償后的系統電流THDi＜3%；電感上的開關頻率為21.6KHz，補償諧波次數為2-50次

9、開環控制與閉環控制相結合的控制方式

Abifsey有源濾波器結合開環和閉環控制的優點；系統電流采樣經過FFT運算分解后，采用開環控制與閉環控制相結合的方法，補償無功APF采取開環控制，響應速度快；補償諧波APF采用閉環控制，補償精度高。

10、良好的限幅能力

Abifsey有源濾波器單次諧波都可限幅，可與無源濾波器治理同次諧波

11、三電平主電流拓撲

在相同的直流母線電壓下，HDAPF有源濾波器產生的沖擊電壓（dv/dt）為第一代APF的一半，第二代APF降低了每個IGBT的開關應力和開關損耗，IGBT更可靠。

技術特點

濾波范圍廣，2-65次全范圍有效；

全補償或指定次補償20種不同諧波；

響應速度快，全補償響應時間小于300us，指定次補償響應時間小于40ms；

多功能性，同時治理多種電能質量問題，諧波、無功補償功能可自由設備；

具備中性線濾波能力（限4L型HD系列有源濾波器）；

允許互感器安裝在電源側或負載側，用戶可根據現場情況自由選擇；

支持系統自動限流運行功能，待補償電流超出補償容量后系統自動進入限流工作模式；

自動跟蹤補償電網中變化的諧波電流，補償性能不受系統阻抗影響；

完善的模塊并聯技術，支持多臺并聯運行；

完善的開機自診斷技術，使系統盡在掌握之中；

強電主回路與弱電控制系統之間采用光電隔離，安全可靠；

軍工級別的通訊誤碼偵別技術，確保系統通訊的可靠性及安全性。

技術參數

Abifsey2000	三線	四線
額定補償電流	100A-400A	50A-400A
輸入
工作電壓（V）	400V（-20% ~ +15%），690（-20% ~ +15%）	400V（-20% ~ +15%）
工作頻率（Hz）	50Hz/60Hz	50Hz/60Hz
性能指標
濾波能力	THDI<3%	THDI<3%
濾波范圍	2-65次諧波，消除全部指定次諧波	2-65次諧波，消除全部指定次諧波
單次諧波補償率調整	可對每次諧波的補償電流限值	可對每次諧波的補償電流限值
瞬時響應時間	<100us	<100us
全響應時間	<10ms	<10ms
有功功率損耗	<3%（額定）	<3%（額定）
校正三相不平衡	有	有
無功補償功能	有，可設定功率因數	有，可設定功率因數
過載保護	自動限流在100%額定輸出	自動限流在100%額定輸出
開關頻率	20KHz	20KHz
顯示與操作
顯示界面	7英寸中文彩色觸摸屏	7英寸中文彩色觸摸屏
顯示狀態	電流、電壓、功率和諧波畸變率等 電網參數	電流、電壓、功率和諧波畸變率等 電網參數
通訊	Modbus,RS485,TCP/IP以太網	Modbus,RS485,TCP/IP以太網
輸入及輸出干節點	5個輸出結點，4個輸入結點 （用戶可自定義）	5個輸出結點，4個輸入結點 （用戶可自定義）
產品配置
單機運行	可以	可以
關機運行	可多臺聯機	可多臺聯機
環境條件
環境溫度	-10℃ ~ 40℃	-10℃ ~ 40℃
儲存環境	-40℃ ~ 65℃	-40℃ ~ 65℃
相對濕度	最大95%，無凝露	最大95%，無凝露
海拔高度	2000米以下	2000米以下

選型方案

額定電壓	t400V(-20%~+15%)
單柜額定電流	50A	75A	100A	125A	150A	200A	250A	300A	350A
并機數量	更高容量可以并聯使用；最多可并聯12個模塊，輸出容量3600A，且只使用一個控制器
接線方式	t三相三線；t三線四線
尺寸mm (W*D*H)	800*600*2200 600*800*2200 800*800*2200 800*1000*2200 1000*800*2200 1000*1000*2200		800*600*2200 600*800*2200 800*800*2200 800*1000*2200 1000*800*2200 1000*1000*2200			600*800*2200 800*800*2200 800*1000*2200 1000*800*2200 1000*1000*2200

應用場合

可廣泛應用于工業、商業和機關團體的配電網中，如：水處理設備、電力系統、電解電鍍企業、石化企業、煤礦企業、電氣化鐵路、高層建筑、UPS/發電機組、精密電子企業、機場/港口備電電源、醫療成像系統等。

承德醫學院附屬醫院	長春德惠市中醫院	上海地鐵建川段
武漢港	廈門港	天津糧食綜合加工項目

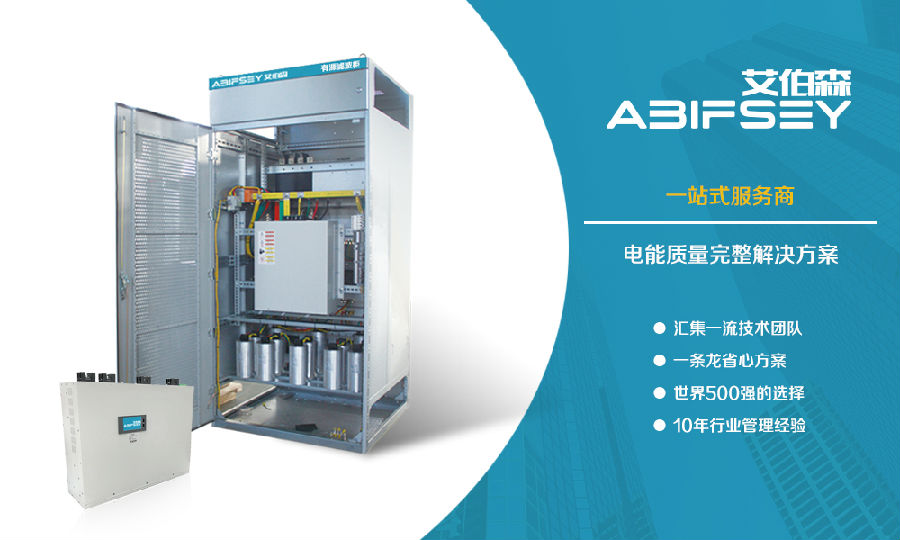

產品圖片
